游戏内 object / NPC 显示为占位色块（缺 1.13c 美术管线，静默回退） #540

New Issue

troytt · 2026-10-01T11:26:48Z

troytt commented

2026-10-01 11:26:48 +00:00

现象

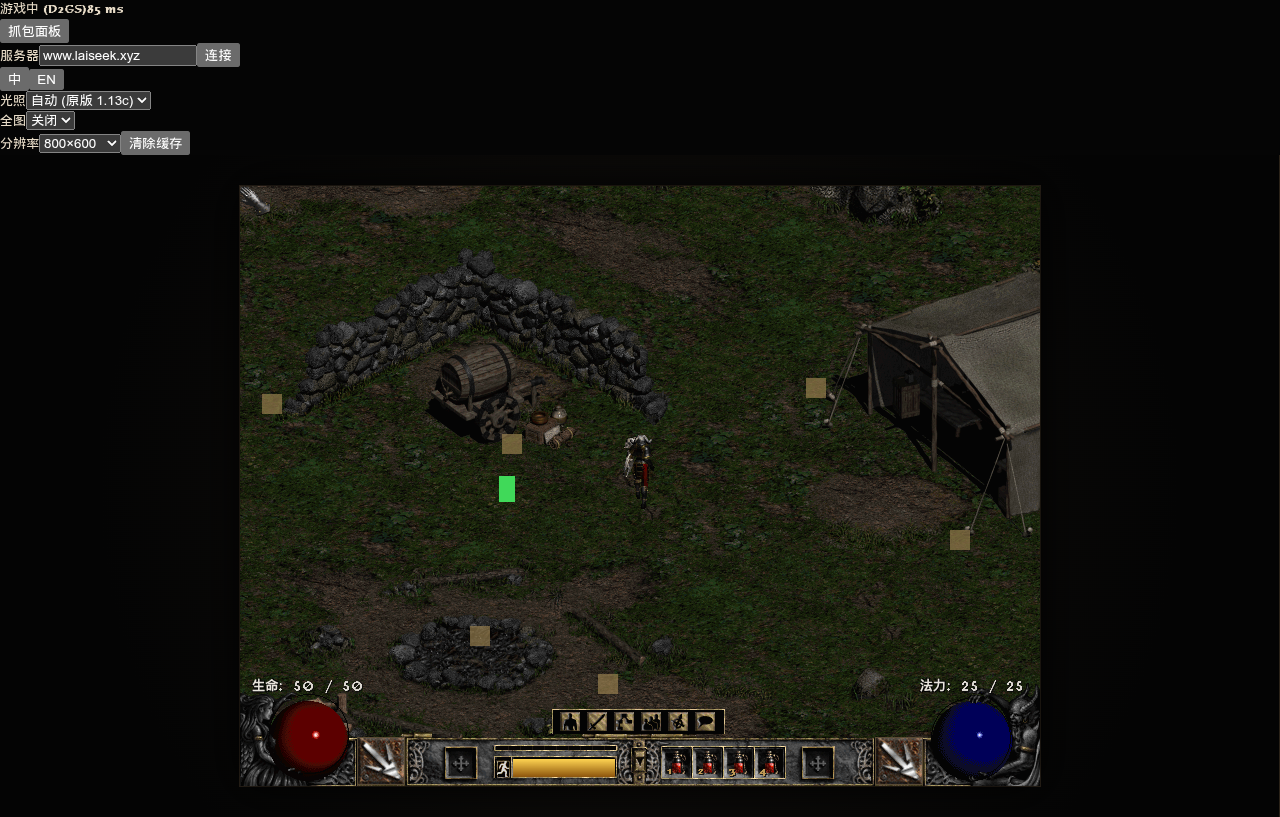

进入游戏后（Act 1 罗格营地），场景里有多个黄褐色方块，玩家旁边还有一个绿色矩形。这些都是客户端的占位色块，不是 1.13c 美术。

（截图来自 #539 修复后的验证，单位已经画在正确的格子上，但还是色块。）

原因（代码定位）

src/client/scene/world-renderer.ts 在单位没有加载到美术时，不报错，而是直接 renderer.drawSolid(...) 画一个纯色块：

单位类型	占位颜色	位置	说明
object（waypoint、箱子、火堆、帐篷装饰等）	黄褐	`world-renderer.ts` ~L420 起	除传送门（classId 59/60）外，object 没有任何美术管线
城镇 NPC（例如 Warriv）	绿	~L380–390	NPC 美术没有预加载 / 没有解析到
其他 monster	红	同上	怪物美术缺失时
player	黄褐	~L317	角色美术缺失时
地面物品	金黄	item 分支	找不到 flippy 图时（还会回退到 `flpgld`）

这些都属于静默回退，违反 AGENTS.md 里的 anti-silent-failure 规则。

期望（按 1.13c）

object 美术管线：按 Objects.txt（Token / Mode / SizeX/Y / 各 mode 的帧数、Draw、Lit、Trans、OrderFlag、Parts 等）加 objects.txt 预设，打包 data/global/objects/<token>/ 下的 DCC/COF，运行时按服务器发来的 object mode 播放（包括 waypoint 激活动画、门的开关、箱子的开关）。离线打包脚本和运行时要用同一份数据契约。
NPC / monster 美术：按 MonStats.txt / MonStats2.txt 的 token 和组件，在进场景时（或收到 0xAC AssignNpc 时）按需加载，覆盖所有城镇 NPC。
去掉色块回退：美术缺失时要显式报错（console error 加诊断计数，或者调试模式下画带文字的 missing 标记并上报），不能悄悄画色块。地面物品不能回退到金币图。
全量验证：所有城镇和可到达关卡的 object/NPC 都能解析到美术，missing === 0。

相关

#539（出生位置）修复后发现

## 现象进入游戏后（Act 1 罗格营地），场景里有多个**黄褐色方块**，玩家旁边还有一个**绿色矩形**。这些都是客户端的占位色块，不是 1.13c 美术。 ![issue539-after.png](https://git.projectdiablo2.cn/attachments/54866fc5-28fd-437f-9321-aa360ee67d07) （截图来自 #539 修复后的验证，单位已经画在正确的格子上，但还是色块。） ## 原因（代码定位） `src/client/scene/world-renderer.ts` 在单位没有加载到美术时，不报错，而是直接 `renderer.drawSolid(...)` 画一个纯色块： | 单位类型 | 占位颜色 | 位置 | 说明 | |---|---|---|---| | object（waypoint、箱子、火堆、帐篷装饰等） | 黄褐 | `world-renderer.ts` ~L420 起 | 除传送门（classId 59/60）外，object 没有任何美术管线 | | 城镇 NPC（例如 Warriv） | 绿 | ~L380–390 | NPC 美术没有预加载 / 没有解析到 | | 其他 monster | 红 | 同上 | 怪物美术缺失时 | | player | 黄褐 | ~L317 | 角色美术缺失时 | | 地面物品 | 金黄 | item 分支 | 找不到 flippy 图时（还会回退到 `flpgld`） | 这些都属于静默回退，违反 AGENTS.md 里的 anti-silent-failure 规则。 ## 期望（按 1.13c） 1. **object 美术管线**：按 `Objects.txt`（Token / Mode / SizeX/Y / 各 mode 的帧数、`Draw`、`Lit`、`Trans`、`OrderFlag`、`Parts` 等）加 `objects.txt` 预设，打包 `data/global/objects/<token>/` 下的 DCC/COF，运行时按服务器发来的 object mode 播放（包括 waypoint 激活动画、门的开关、箱子的开关）。离线打包脚本和运行时要用同一份数据契约。 2. **NPC / monster 美术**：按 `MonStats.txt` / `MonStats2.txt` 的 token 和组件，在进场景时（或收到 `0xAC` AssignNpc 时）按需加载，覆盖所有城镇 NPC。 3. **去掉色块回退**：美术缺失时要**显式报错**（console error 加诊断计数，或者调试模式下画带文字的 missing 标记并上报），不能悄悄画色块。地面物品不能回退到金币图。 4. **全量验证**：所有城镇和可到达关卡的 object/NPC 都能解析到美术，`missing === 0`。 ## 相关 - #539（出生位置）修复后发现


818 KiB

troytt referenced this issue

2026-10-01 11:39:34 +00:00

进入游戏后起始位置错误：角色出生在罗格营地栅栏外 #539
